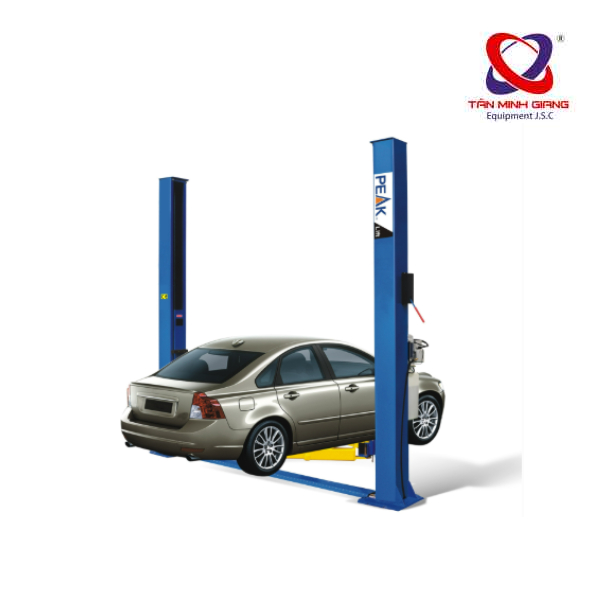

Cầu nâng 2 trụ cổng dưới Peak 208

Cầu nâng 2 trụ cổng dưới Peak 208 là cầu 2 trụ chuyên phục vụ sửa chữa ô tô con. du lịch, bán tải cho hãng ô tô, garage ô tô. Thương hiệu Peak đã tồn tại và phát triển trên 20 năm tại thị trường Trung Quốc. PEAK chuyên sản xuất và phân phối toàn cầu một loạt các loại cầu nâng ô tô bao gồm: cầu nâng  2 trụ, 4 trụ, cắt kéo, cầu di động, cầu đổ xe… Sản phẩm được nhiều công ty lớn nhỏ trong và ngoài nước đánh giá cao về chất lượng, độ bền, thẩm mỹ, giá cả cạnh tranh nhất so với thị trường. Công Ty CP TB Tân Minh Giang là đơn vị nhập khẩu 100% thương hiệu PEAK phân phối tại thị trường Việt Nam.

THÔNG SỐ KỸ THUẬT CẦU NÂNG 2 TRỤ CỔNG DƯỚI PEAK 208

• Tải trọng nâng : 4 tấn
• Thời gian nâng: 45s
• Chiều cao nâng: 1815 – 1917 mm
• Chiều cao tổng thể: 2850 mm
• Chiều rộng tổng thể: 3390 mm
• Chiều rộng giữa hai trụ: 2780 mm
• Chiều cao tay nâng thấp nhất: 90 mm
• Mô tơ: 3.0 Hp,  380V/50Hz/3 pha hoặc  1 pha 220V
• Trọng lượng: 582 Kg

2 cục kê xếp chồng với nhau size 1,5″ , 2,5″ cho mỗi tay cầu giúp nâng xe gầm cao như SUV, Ford Ranger, ….

4 Cánh tay cầu 3 đoạn phù hợp nâng nhiều loại xe khung gầm khác nhau kết hợp vai cầu tự động khoá khi nâng xe

Phụ kiện mua thêm bao gồm : Đèn led 24V gắn vào thân cầu, chân trống giữ an toàn bắt vào chân cầu nâng 2 trụ cổng dưới Peak

Bản vẽ kích thước cầu nâng 2 trụ cổng dưới Peak 208

HƯỚNG DẪN LÀM MÓNG CẦU 2 TRỤ CỔNG DƯỚI PEAK

• Cầu nâng 2 trụ được lắp đặt trên 2 khối bê tông bằng tắc kê nở/ đinh( phụ kiện đi theo cầu ). Vì vậy trước khi lắp đặt, khách hàng cần làm móng theo tiêu chuẩn đúng theo nhà sản xuất đưa ra, công ty hỗ trợ hướng dẫn quý khách vị trí đặt cầu hợp lý, đúng nhu cầu khách hàng, móng bê tông đạt yêu cầu.

Bản vẽ móng xây dựng cầu nâng 2 trụ cổng trên 4 tấn Peak 208

TRÌNH TỰ THAO TÁC KHI NÂNG VÀ HẠ CẦU NÂNG 2 TRỤ CỔNG DƯỚI PEAK 208

A. Quá trình nâng cầu 2 trụ cổng dưới Peak 208

1. Hạ cầu đến mức thấp nhất và khóa hãm tay cầu được mở hoàn toàn.
2. Mở rộng hết mức 4 tay đỡ cầu nâng để cho xe vào dễ dàng.
3. Cho xe vào cầu nâng sao cho trọng tâm xe trùng tâm cầu.
4. Kéo 4 bát đỡ của tay cầu vào vị trí chịu lực dưới gầm xe ( vị trí mà không bị trượt, không quay, không dễ di chuyển khi nâng, theo vị trí nâng của nhà sản xuất…)
5. Chỉnh chiều cao khe hở giữa bát đỡ cao su của tay cầu với các điểm tì đỡ của xe tương ứng sao cho tương đối bằng nhau ( sai lệch dưới 2cm).
6. Nâng xe lên cho đến khi bát đỡ cao su gần chạm vào xe.
7. Kiểm tra từng tay và chìa khóa các tay cầu lại.
8. Nâng xe tiếp tục khoảng 20cm, sau đó dừng lại. Đi một vòng kiểm tra lại sự tiếp xúc của từng bát đỡ với điểm tì của xe xem có tốt không, nếu không phải hạ xuống để chỉnh lại trước khi nâng.
9. Nếu các điểm tiếp xúc tốt, thì tiếp tục nâng xe cho đến độ cao cần thiết thao tác.
10. Ấn cần xả dầu để cầu hơi tụt xuống và 2 cóc hãm cơ khí ở hai bên cột đóng hoàn toàn trước khi chui vào gầm làm việc.

B. Quá trình hạ cầu nâng 2 trụ cổng dưới Peak 208

1. Kiểm tra và dọn sạch các vật cản trở đang để ở dưới gầm xe.
2. Nâng lên xe lên khoảng 10cm.
3. Đè mở các cóc hãm cơ khí của cả 1 bên cột ra hoàn toàn.
4. Ấn nút xả dầu để hạ đến điểm thấp nhất.
5. Mở khóa 4 tay, gạt 4 tay đỡ mở rộng ra hoàn toàn.
6. Lái xe ra khỏi khu vực cầu.

HÌNH ẢNH LẮP ĐẶT HOÀN THIỆN – NGHIỆM THU CẦU 2 TRỤ CỔNG DƯỚI PEAK 208

( Phụ kiện mua thêm thanh chống ngang đảm bảo an toàn cho cầu cổng dưới Peak 208)

( Phụ kiện cục kê nâng gầm cho các dòng xe gầm cao SUV và tacke đinh theo cầu chiều dài 18mm)

VIDEO CLIP THAM KHẢO CẦU NÂNG 2 TRỤ CỔNG DƯỚI PEAK 208
